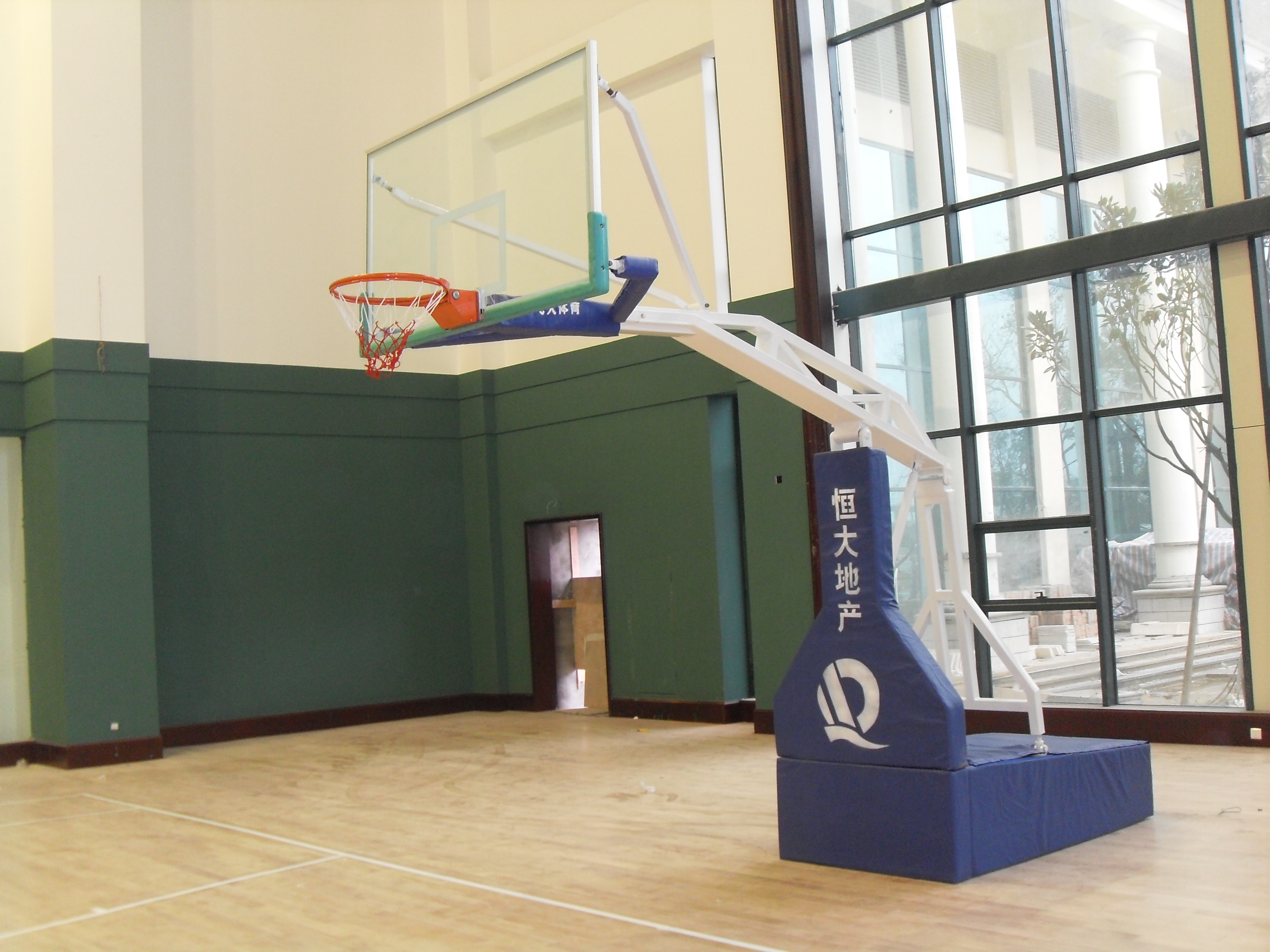

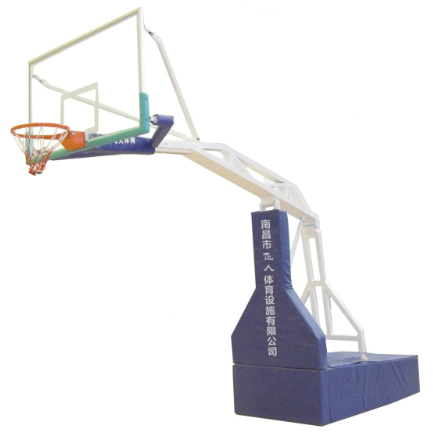

電動液壓籃球架 FLYER-1004

 Flyer-1004電動液壓籃球架為橋式框架造型、電驅動、液壓升架伸輪，可在平整的路面短距離推行，裝有安全桿，保證籃球架的位置穩定。

一、技術指標
1、籃板前伸有3.35米和2.55米兩種標準型
2、底座為前高后底的斜坡結構，尺寸為2.1×1.1×0.6/0.47（米）。
3、籃圈為彈性籃圈，掛鉤為12個。
4、籃板材質為高強度安全玻璃。
5、籃球架的使用電源為交流50赫茲220伏，工作電流10A，熔絲15A。
6、籃球架液壓系統工作壓力為5MP左右（出廠時已調好）。
7、籃球架單臺重約1.1噸。
8、經用戶要求可另裝24秒計時器。

二、使用方法
1、將籃球架推到指定位置：3.35米臂長的底座前沿（除海綿護板）距籃球場地端線外沿2.1米；2.55米臂長的底座前沿（除海綿護板）距籃球場地端線外沿1.3米。
2、升籃板
① 打開按鈕板蓋，插好電纜線，接通交流220伏電源，按鈕板上的指示燈亮，“換向”按鈕至通位，按住“升板”按鈕，電機旋轉，泵工作，籃板升起，籃板到位后鎖住安全桿（桿銷進入保險孔）。
② 檢查籃板的垂直和水平，籃圈上平面距場地面3.05米。
③ 檢查滿足要求后，拔下電纜插頭，掛好海綿護板即可使用。
3、收籃板
① 插好電纜線，接通交流220伏電源，指示燈亮，拔出安全桿銷，如拔不動可點動（電機轉停旋鈕至通位）“升板”按鈕，此時銷松即可拔出。
② 按住“伸輪”按鈕，電機轉泵工作，即可完成收架放輪的工作。
③ 如果只收架不放輪，“換向”按鈕至斷位，按住“伸輪”按鈕，此時電機不轉，只收架不放輪。
4、籃板位置的調整
① 籃圈高度的調整由籃球架拉桿長度決定，拉桿調高籃圈高度下降，調短則籃圈高度上升，調節時應將籃板收下來后調，高度調好后固定拉桿螺母，同時安全桿長度也應做相應調整。
② 籃板的垂直由撐桿長度決定，調節時應扶穩籃板，松開籃板拉桿上的M12連接螺栓，調整好后固緊。
③ 籃板的水平由籃板與橫梁連接來決定，松開腰形孔處的3個M12的螺栓，調整好后固緊。
